第13章 供料道的电加热的概述
13.1供料道工作原理及其加热现状
供料道是连接玻璃池窑工作池与供料机之间的通道,玻璃液经过供料道的冷却段和调节段的温度控制之后,获得均匀的稳定的可供成型的温度。供料道工作状况直接影响成型玻璃流质量和出料量,尤其是在生产特种玻璃,轻量薄壁瓶及采用双滴料或三滴料供料机生产优质玻璃瓶时,如果没有理想的供料道要想稳定生产是不可能的。
玻璃料滴的工艺参数在很大程度上取决于供料道中玻璃液的均匀性,其中热均匀性可用玻璃液水平方向和垂直方向的温度梯度来表示。通常煤气或油加热的供料道垂直方向的温度梯度较大,其值与出料量、加热方法有关,对于无色玻璃约为3~6℃/cm,颜色玻璃为10~20℃/cm。
长期的实践经验证明,对于高生产率、高质量玻璃制品的成型供料道中玻璃液横截面的温度差必须控制在0.5~1.5℃以下。显而易见,在煤气或油加热的供料道中,这种要求是不可能达到的。随着薄壁制品的生产和机速的普遍提高,供料道的温度控制变得非常严格。
1.对供料道的要求
⑴保证供料
玻璃液在供料道中流动的动力是靠工作池和料盆之间的液位差提供的,当供料道截面积越小,长度越长,玻璃液粘度越大、流速越高时,工作池和料盆之间的液面高度差越大。这一位差可由几毫米到十几厘米。一般情况前三种因素在玻璃品种不变的已经建好的供料道中是无法调节的,此时料盆中所存玻璃量只与出料量有关。如果料盆中玻璃液存量太少时,供料机不能正常供料,所以供料道供料能力不是无限的。现在常用的供料道在一般情况下最多可以每天供料100T。当要求成型温度低,而且供料道中有括料、溢料等装置时,供料能力要小很多。
⑵使出料温度达到要求的成型温度
工作池玻璃液温度比成型温度要高,所以供料道必须使玻璃液平衡降温。由于制品大小不同,成型要求温度可差150℃左右,所以供料道的降温能力应是可以调节的。表13.1.1列出了不同大小的玻璃制品要求供料道提供的玻璃液温度。
表13.1.1
|
工作池温度 |
玻璃液出料碗时温度℃ | |||
|
小制品 |
中等制品 |
大制品 | ||
|
高硼硅玻璃垂直引下拉管 |
1420℃ |
1300 |
1250 |
1180 |
|
一般瓶罐成型 |
1300℃ |
1250 |
1150 |
1080 |
⑶使供料温度稳定
料滴温度变化会使成型机无法正常生产。对于钠钙玻璃在1110℃时,温度变化5.5℃会造成粘度改变7%,出料量变化5%。这就会使产品成批报废。因此要求供料温度必须稳定。一般要求供料温度在一个班之内的变化不能超过5℃。当然成型速度越高,对料滴温度稳定性的要求也就越高。
⑷使供料温度均匀
供料温度均匀才能保证制品壁厚均匀,当供料出口处温差超过10℃时就会出现明显的香蕉形料滴或歪斜的成型带。

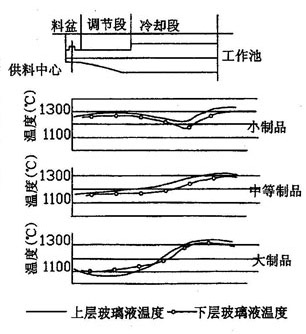

图13.1.1 供料道生产钠钙玻璃时的温度调节过程
但是供料道里玻璃液的冷却过程中会由于表面、底部和两侧散热情况不同而造成四周温度低中间温度高。而在加热过程中,使用通常的煤气加热方法时,又会造成表面升温高而底部升温少的问题。所以供料道必须分为冷却段和调节段。在冷却段内主要是降温,由于降温过程中不可避免的会产生温差,因此在调节段内通过各种加热方式使供料道内玻璃液温度均匀。图13.1.1是生产不同制品时供料道温度的调节过程。
⑸使玻璃液不变质
除了耐火材料会污染玻璃液,硼硅玻璃硼挥发、铅玻璃的铅挥发、氟化物玻璃的氟挥发也会造成的表面变质。为防止产生表面变质层,应使供料道空间完全密闭。通常采用尽量低的供料道温度和尽量短的供料道以减少它们的挥发,同时采用溢料技术将表面变质层溢掉。
(6)供料道的冷却能力
供料道的作用除第五条之外,其余可以用供料道的冷却能力来表示。也就是说一条供料道所能供给的稳定、均匀玻璃料的能力,通常用度.公斤/分 来表示。即供料道每分钟能够提供温度均匀稳定的玻璃液重量与这些玻璃温度降的乘积。显然,一条供料道的最低冷却能力是指加热系统满负荷时,最高的供料温度和最小的出料量。而最高冷却能力是指最大的出料量和最低的供料温度,当低于或超过这一范围时,供料道就不能提供温度稳定和均匀的玻璃液了。
13.1.2 供料道加热的现状
目前普遍采用的供料道加热方法有:
(1)用城市煤气多喷嘴加热:该系统的主要优点是节约燃料和电力、减少噪声、便于调节。缺点是设备投资大,由于采用零压煤气引射,故安全性差,且城市煤气供应紧缺。由于一般设计为串级调节,所以自动调节系统的参数整定难度较大。
(2)用油类喷嘴、天然气烧嘴加热:其特点是设备投资小,投入运行较容易,但控制精度不高,不如煤气多喷嘴系统,且噪声大、节能差,故较少采用。 (3)辐射式电加热:该系统的温度调节方式与电炉类似,它通过装在料液面上部的硅碳棒、硅钼棒电热元件加热,以调节电压大小来达到调节供料道空间温度,这种方式同样存在惯性大、调节精度低等缺点。同时,该系统的维修管理等较为不便。 (4)电极埋入式加热:采用埋入式电极,利用通过玻璃液本身的焦尔效应对玻璃液进行直接加热。它能使供料道的上部结构热负荷减轻,并可减少玻璃液沿深度方向的温度梯度,即在升高玻璃液温度的同时,进一步改善了玻璃液温度的均匀性,且有热效率高、调节灵敏、无环境污染等特点。 为了使玻璃具有优良的热均匀性、化学均匀性和粘度均匀性。国内外投入了大量人力、物力对供料道电加热进行了广泛深入的探讨和研究,各生产厂家正越来越多地使用供料道电加热。随着高速成型机的使用和薄壁制品的生产,对玻璃液温度的均匀性、化学成分的均匀性及料滴重量的要求越来越严格。采用供料道电加热是解决料滴温度和重量波动的有效手段。 我国电力资源丰富,推广以电作为能源的方式,不仅可以改善供料道玻璃液温度分布,而且可以大大节约能源。
13.2 供料道电加热的优越性 供料道电加热与燃料火焰加热相比有以下优越性: 1.节约能源 在火焰加热时,由于供料道内燃烧空间有限,通常燃烧不完全,热效率只有8%,使用煤气多喷咀加热,其热效率也不过20%左右。如使用硅碳棒元件加热,采用良好保温措施,其热效率约为80%(棒体引电部分有焦耳热散失,电极间隙处有辐射散热),使用浸没式电极加热,其热效率可达90%。由上可知,供料道电加热的热效率为火焰加热的8-10倍。例如某厂一条每天烧300Kg轻质柴油的火焰供料道,改为供料道电加热后,最高用电时的功率仅为15Kw,供料道电加热的每日能源耗资约为火焰加热供料道的1/5。 2.玻璃液温度稳定性好 在一条电极安装合理并加以适当控制的供料道电加热内,玻璃液的表面、中部及底部的温差可控制在3℃以下,而火焰加热的供料道温差则高达30-50℃。据实验统计,供料道电加热中,每安装一对2-4Kw电极就可使横截面内的温度差下降2-4℃。 3.玻璃液的热均匀性好,料滴的重量波动小 对轻量瓶、薄壁制品或细颈压吹制品来说,供料道内玻璃的热均匀性是决定生产稳定的重要因素,是生产所有的产品所必需的。火焰加热时,对于无色透明的玻璃上下温差并不大,对于透热性较差的颜色玻璃来说,上、中、下部的温差很大,严重影响了产品的产量和质量。使用电加热,可大大改善玻璃液的热均匀性。例如细颈压吹工艺生产线,需要严格控制料滴重量,这类生产线上生产的典型容器是半升奶瓶,标准重量为185g,采用供料道电加热后,其料滴重量的偏差小于±1g。 4.料滴温度变化的响应速度快 当料滴温度要求变化时,供料道内必须尽快形成所需的新的温度制度,并建立新的正常生产的条件,然后立即开始工作。电加热系统使玻璃液温度变化迅速,而火焰加热供料道则是通过升高玻璃液表面的温度来进行的。虽然火焰加热对玻璃液表面的温度看起来改变很快,对整个玻璃液的温度改变实际上是比较缓慢的。 5.维修量小,操作方便,无噪音,大大改善了供料道周围环境。 6.采用电加热后,料筒、料芯不再受火焰直接冲击,因而破筒断芯情况大大减少,使用寿命延长。 13.3供料道电加热分类 供料道电加热有两种分类方法。第一种按加热方式分:分为间接式电加热、直接式电加热和混合式电加热。第二种按电加热供料道内玻璃液流量分:可分为高流量供料道、低流量供料道和中等流量供料道。 1.直接式、间接式和混合式电加热 (1)间接式电加热。硅碳棒和硅钼棒电热元件安装在供料道玻璃液面之上,其热交换靠辐射和对流在玻璃液面上进行。这种形式的电加热可防止供料道局部过热,且供料道纵向和横向的热均匀性好。然而,由于玻璃液面受热温度高,供料道底部温度低,使供料道垂直方向的温度梯度较大,间接式电加热的热效率为70-80%。 (2)直接式电加热。电极安装在玻璃液内,其热交换以传导形式为主。这种加热方式,不仅供料道纵向和横向的温度梯度很小,垂直方向的温度梯度也较小,但调节不当易出现局部过热现象,这是由于玻璃液具有导电作用,电极附近玻璃液电阻最小、电流密度最大,因而温度也最高。直接式电加热的热效率较间接式高,可达90-95%。 (3)混合式电加热。将间接式和直接式电加热的长处综合在一起。 2.小流量、中流量、大流量供料道 (1)小流量供料道。小流量供料道是指温度高、出料量小的供料道。常用于生产很小的玻璃产品,要求料滴温度高。当用气体燃料加热时,由于废气排出温度高,所以热效率很低,理所当然的能耗高。并且在料道深度方向上玻璃液的温度梯度也高,有色玻璃的情况更坏,往往为了加热下层玻璃液而使上层玻璃液过热到产生气泡的程度。这类供料道如果采用埋入式电极,利用通过玻璃液的焦尔热去进行加热就非常有效,可降低玻璃液沿深度方向的温度梯度,所需热量很少,其耗热量只是为了补偿供料道的热损失。除非是要求的滴料温度比进入供料道的玻璃液温度还要高,才有增加加热量的需要,即使如此,所需增加的热量也不多,对一个产量为5吨/天的供料道来讲,要将温度提高50℃,也只要耗电5Kw就够了。另外,这种类型的供料道几乎不需要冷却装置,因此简化了供料道上部结构。 (2)中流量供料道。中流量的供料道是指滴料温度和出料量变化很大的供料道。这种供料道生产的品种变化频繁,要求灵活操作,能够迅速输入能量,使供料道快速升温和快速降温。常规的火焰加热供料道热容量大,温度响应慢,不管是需要快速加热还是需要快速冷却,这都是一缺点。 最初,供料道电加热主要是用辐射加热元件,当生产正常稳定时虽然额定功率是足够的,但它们却无法快速改变料滴温度。有些供料道加了保温,但因提高了上部结构的热容量,而又给很快降温带来了困难。 现代化的供料道电加热常有更大的可用功率,常常是在零出料量的情况下,维持正常操作温度所需功率的4-5倍。这一点再加上具有较小热容量的上部结构,使得采用现代化供料道电加热后的温度快速变化的能力比用气体燃料加热的供料道和辐射式供料道电加热要好得多。例如向过渡断面或均匀断面供料道加25Kw电能,在5分钟之内玻璃液温度即能上升50℃。由于供料道上部结构的热容量小,要想使玻璃液温度冷下来也很快。总的来说,这种供料道电加热系统必须能在没有玻璃流过时,例如在产品变化或生产停止期间,即在最坏的条件下,可提供足够的热量以补偿供料道的热量损失。它还必须能给料盆提供温度均匀的玻璃液,对温度和产量的变化能迅速做出反应。 (3)大流量供料道。大流量供料道是指始终保持高产量的供料道。当玻璃液流量大,即每天产量50-100吨时,只要输入较少的能量,甚至反过来需要冷却,但是燃料加热的供料道烧嘴一般都是一直点着的,这就需要在加热的同时又要冷却。而采用电加热的话,不需要时可以自动切断全部电源,需要时又可以自动接通。 改进了上部结构设计的辐射式电加热供料道,已成功地用于高出料量的供料道。虽然这种辐射式供料道电加热增加了最初的建设投资,但对适应供料道产量的灵活性操作得到了很大的改善。这样的供料道能适应100吨/天的产量。 13.4 供料道电加热时的技术经济分析 供料道电加热的技术经济指标从三方面考虑:(1)供料道电加热的设备投资及折旧;(2)与柴油加热供料道比较节省下来的费用;(3)成品率提高后产生的经济效益。 1.设备投资 供料道电加热所需的设备主要有变压器、控制柜、电极、电缆线、耐火材料等。 (1)变压器: 通常供料道中使用的变压器有隔离变压器和磁性调压器两种。 (2)控制柜: 通常与隔离变压器相匹配的有KYF和KTA两种控制柜,价格与控制柜的变压器功率大小有关。与磁性调压器相匹配的控制柜的价格,与控制的磁性调压器的功率关系不大。 (3)电极材料: 根据供料道类型及生产的玻璃品种的不同,所用的电极有硅碳棒、硅钼棒、氧化锡、钼电极等。 (4)电缆线: 由于供料道中使用的是低电压、大电流、所以需要较粗的电缆线,电流一般在300-500A左右,所需电缆线长度由工艺布置的情况来确定,通常为了安全起见,变压器与供料道的距离在5-10m左右,电缆线的价格由当地市场行情来定。 (5)耐火材料: 供料道电加热中所需的耐火材料有AZS电熔锆刚玉砖、保温砖、保温棉等。对寿命在2-3年的供料道来说,通常电极砖使用氧化法生产的AZS33#砖,其它的内衬砖则使用优质粘土砖,耐火砖的价格由当地市场行情来定。 2.设备的折旧 对一条运行的供料道来讲,变压器、控制柜和电缆线通常可以用9年,钼电极和氧化锡电极可以用3年,硅碳棒可以用3个月。下面举例说明。 例如一条日产10吨的普通钠钙硅玻璃供料道电加热大概的投资在7万元左右,该供料道每年的折旧费用1.35万元 3.与柴油加热供料道的比较 供料道电加热由于热效率高,所以降低了能耗,由于各地的燃料价格和电价的比价一样,所以节约的运行成本各有不同。但总的来说是节约了运行成本。分析比较时,须设定两种加热方式的供料道的各参数不变。即电加热的供料道与柴油加热的供料道在结构型式、保温性能、料温和流速等方面保持一致。 设Q玻为供料道加热时玻璃吸收的热量,Q油为柴油加热时放出的热量,则Q玻 =ηC Q油、Q玻 =ηD Q电 。式中:ηD—电加热的效率。ηC—柴油加热的热效率。取ηD =98%,ηC =25% 则Q油,, =3.92 Q电 上式说明在供料道各参数保持一致的前提下,要得到相同的加热效果,则柴油消耗的热量约是电加热的4倍。按标准折算得出:W油=10300(Kcal/Kg) W电=864(Kcal/Kwh),当时该地区的油价为3元/Kg,电价为0.50元/ Kwh。Y油费/Y电费=1.90倍,电加热的费用约是烧柴油的1/2。 (1)例1 某厂供料道电加热的平均电功率为12Kw。每月耗电8640Kwh,计4320元。若烧柴油则每月烧油2840Kg,须支出为8520元,则电加热每月节省4200元。 (3)例3 湖北某玻璃瓶厂,原来供料道并没有单独的控制,为了保证供料道的成型温度,而是通过提高熔化池的温度来实现的,这是很不合理的。该厂在不停炉的情况下,进行了技术改造,使用了供料道电加热。窑炉熔化池的温度由1540℃降到了1520℃,从而使熔化部的燃料重油消耗量下降了4.7%。同时还改善了熔制,延长了窑炉寿命。 (4)例4 表13.4.1 详细的介绍了某条供料道在使用电加热前后出料量不同的情况下的能耗情况,该供料道的玻璃的入口温度1150℃,供料道长度4.3m。原来使用的是气体火焰加热。 表13.4.1 出料量 (T/d) 能耗(KJ/h) 节能率 (%) 气体加热 电加热 5 250 70 75.8 10 200 55 76.2 15 110 30 76.5 20 70 20 75.4 25 40 10 78.4 该厂的另一条供料道情况是:供料道长5.5m,宽0.66m,采用的钼电极加热,其电耗是13-75Kwh/h,而以前采用火焰加热时,则需要2.1×106J/h。 (5)例5 表13.4.2列举了八家玻璃厂供料道电加热改造前后的节能数据。 (6)例6 某厂一座日产品140T绿色玻璃的池窑上连接了两条供料道,其中一条采用电加热, 另一条采用气体火焰加热。供料道电加热每天的平均产量为80T,其最大的额定功率为160Kw,供料道宽0.91m,供料道长8.6m,下表13.4.3列举该窑炉两条供料道的热平衡数据。 表13.4.2 工 厂 玻璃品种 原用油或气 用电 节 能% 1 浙江某厂 啤酒瓶 120Kg/d 9kw 53.4 2 山东某厂 啤酒瓶 110Kg/d 7.87kw 55.4 3 四川某厂 盐水瓶 41m3/h 6.25m3/h 35kw 54.5 4 安徽某厂 大口瓶 120Kg/d 7kw 63.7 5 浙江某厂 啤酒瓶 144Kg/d 9kw 61.1 6 广东某厂 150-200Kg/d 12kw 53.1 7 北京某厂 19m3/h 9~13kw 63 8 山东某厂 汽水瓶 8t/d(指熔化部) 46kw 75 表13.4.3 供料道 加热 方式 供料道日 产量 (t/d) 热量收入(Kwh/h) 热量支出(Kwh/h) 玻璃液输 入热量 天然气输 入热量 电能输 入热量 废气带 走热量 设备损 失热量 天 然 气 加 热 59.6 75.3 416.5 / 197.4 293.8 75.6 100.6 350.5 / 159.2 291.5 75.5 96.4 361.7 / 173.2 284.8 0 0 510.5 / 269.8 240.8 74.6 125.5 444.8 / 340.4 227.4 电 加 热 72.2 77.5* 34.9 40.8 22.1 130.6 76.4 28.9 38.4 51.3 22.7 95.9 74.5 29.3 36.7 56.5 22.2 100.3 73.5 32.0 35.9 48.7 25.0 91.6 取上表中供料道电加热的日产74.5T/d和火焰加热74.6T/d的两组数据进行比较,节能率= (7)例7 某厂棒状钼电极加热供料道和空气水煤气予混多喷咀加热供料道的技术经济比较 某厂一座燃油蓄热室马蹄焰池窑有两条供料道,分别采用无水冷棒状钼电极加热和空气水煤气予混多喷咀加热新技术。对这两条供料道进行了全面的热工测试。其主要技术经济指标如下: (一)主要技术参数和热工测试结果(表13.4.4) 表13.4.4 项 目 供料道加热方式 棒状钼电极加热 水煤气多喷咀加热 出料量 268.8kg/h 229.13kg/h 进供料道玻璃液温度 1270℃ 1261℃ 出供料道玻璃液温度 1156℃ 1141℃ 供料道表面单位长度散热强度 7480Kcal.h.m 13952 Kcal.h.m 供料道表面单位面积散热强度 1678 Kcal.h.m2 3778 Kcal.h.m2 能源消耗 5.5Kw/h *42.71Bm3煤气/h 成型机械及产品 拉管机、日光灯管 十八头吹泡机、泡壳 *注(1)水煤气成分 CO2 10.54%, H 249.05%, O 20.67%, CO 27.18%, CH 4 0.94%, N2 6.42%, H2 O 4.19%, QYDW 2197Kcal/Bm3 (2)供料道Ⅰ区空气量:煤气量=2.56:1.0(煤气耗量21.24Bm3/h),Ⅱ区空气量:煤气量=2.24:1.0(煤气耗量21.47Bm3/h) (3)水煤气燃烧空气过剩系数α1=1.347,α2=1.179 (二)供料道的热平衡(见表13.4.5) 表13.4.5 供料道加热方式 电加热 煤气多喷嘴加热 热量 收入 (kcal/h) 玻璃液带入热量 100464 84944 电加热输入热量 4730 水煤气带入的化学热 93749 水煤气带入的物理热。 1817 热量 支出 (kcal/h) 玻璃液带走热量 90234 75789 供料道表面散热 8942 16923 其它热损失 6018 16564 烟气带走热量 71234 *注:其它热损失,在供料道电加热中指:小孔辐射、溢流散热、电极散热、钼电极散热等。在煤气多喷咀加热供料道中指:小孔辐射溢流散热、搅拌棒散热、匀料筒散热、煤气喷咀、钢结构散热等。 (三)能耗及运行费用见表13.4.6 表13.4.6 供料道加热方式 实际能源消耗 折算成标准煤耗 能源消耗费用 设备一次性投资 棒状钼电极加热供料道 5.5Kwh/h 1.7T/月 400元/月 0.7万元 水煤气多喷咀加热供料道 42.7Bm3煤气/h 24.1T/月 1998元/月 1.5万元 注: 上表所列费用是指1985年以前的价格。 4.电加热时成品率的提高 供料道采用电加热之后,玻璃制品的质量明显改善,以原有的质量要求为标准,将较大幅度地提高了产品的成品率。 例1&nb, sp; 某厂1982年7月2号在两条供料道上进行了供料道电加热的技术改造。记录了供料道改造前后几天的成品率数据,如下表13.4.4。由表13.4.4中所记数据可以看出,成品率提高了3-4个百分点。另外,供料道改造后瓶重的相对误差只有0.18-0.38%,相当于供料道改造前的1/2,玻璃液滴的均匀性大大提高。也相对提高了日产量。 表13.4.4 采用电加热前 采用电加热后 时间 29号 30号 7月1号 2号 3号 4号 5号 6号 料道成品率 94 94.6 84.7 95.6 90.5 94 96 95.7 料道成品率 92.8 89 94.2 93.2 96.1 96.6 96.8 95.8
(2)例2 山东某玻璃厂原来每条供料道平均每天用柴油110kg。柴油每kg折合标煤1.571kg,合计每天折合用煤172.81kg,改用供料道电加热后,平均每条供料道消耗功率7.87KW,每天耗电188.88KWh。每KWh电力需要0.408kg标煤,用电时每天需77.06kg标煤。每天每条供料道所节约的能源:节约能源率=(172.81-77.06)/172.81×100%=55.4%。
×100%=79%。
